¡Hola! Soy proveedor de válvulas de compuerta con actuador eléctrico y hoy quiero explicarles cómo funcionan estos ingeniosos dispositivos. Será un recorrido un poco técnico, pero intentaré que sea lo más simple y atractivo posible.
Empecemos por lo básico. Una válvula de compuerta con actuador eléctrico es un tipo de válvula que utiliza un actuador eléctrico para controlar la apertura y el cierre de una compuerta. La compuerta es la parte de la válvula que bloquea o permite el flujo de fluido (como agua, gas o petróleo) a través de la tubería.
Los componentes de una válvula de compuerta con actuador eléctrico
En primer lugar, tenemos el actuador eléctrico. Esto es como el cerebro y el músculo de la válvula. Es la parte que recibe las señales y luego hace el trabajo de mover la puerta. El actuador suele funcionar con electricidad y puede programarse para abrir o cerrar la válvula en momentos específicos o en respuesta a determinadas condiciones.
Lo siguiente es la puerta misma. La compuerta es una pieza plana o en forma de cuña que se mueve hacia arriba y hacia abajo dentro del cuerpo de la válvula. Cuando la compuerta está completamente bajada, bloquea el flujo de fluido a través de la válvula. Cuando está completamente elevado, permite que el líquido pase libremente.
El cuerpo de la válvula es la carcasa exterior que alberga la compuerta y el actuador. Está diseñado para soportar la presión y temperatura del fluido que fluye a través de la tubería. Los cuerpos de las válvulas pueden estar hechos de diferentes materiales, como acero aleado, acero fundido o acero al carbono. Por ejemplo, si está buscando una opción de alta calidad, puede consultar nuestraVálvula de compuerta con sello de presión de acero aleado. Está diseñado para soportar condiciones difíciles y proporcionar un rendimiento confiable.
Otro componente importante es el tallo. El vástago conecta el actuador a la compuerta. Cuando el actuador gira, hace girar el vástago, que a su vez mueve la puerta hacia arriba o hacia abajo.
Cómo funciona el actuador eléctrico
El actuador eléctrico es donde ocurre la magia. Normalmente se compone de un motor eléctrico, una caja de cambios y una unidad de control.
El motor eléctrico es la fuente de energía. Convierte la energía eléctrica en energía mecánica, que se utiliza para hacer girar la caja de cambios. La caja de cambios es un conjunto de engranajes que reducen la velocidad del motor y aumentan el par. Esto permite que el actuador genere suficiente fuerza para mover la pesada puerta.
La unidad de control es el cerebro del actuador. Recibe señales de un sistema de control, como un PLC (controlador lógico programable) o un control remoto. Estas señales le indican al actuador cuándo abrir o cerrar la válvula y a qué velocidad.
Por ejemplo, digamos que tiene una tubería que debe cerrarse en caso de una emergencia. Puede programar la unidad de control para recibir una señal de un sensor de presión. Si la presión en la tubería aumenta demasiado, el sensor envía una señal a la unidad de control, que luego le indica al actuador que cierre la válvula.
El proceso de apertura y cierre
Ahora, echemos un vistazo más de cerca a cómo se abre y se cierra realmente la válvula.
Cuando la unidad de control recibe una señal para abrir la válvula, envía energía al motor eléctrico. El motor comienza a girar y la caja de cambios reduce la velocidad y aumenta el par. Luego, el vástago giratorio eleva la compuerta, permitiendo que el fluido fluya a través de la válvula.
A medida que la compuerta sube, se mueve a lo largo de guías dentro del cuerpo de la válvula. Estas guías aseguran que la puerta se mueva suavemente y permanezca en la posición correcta. Una vez que la compuerta está completamente levantada, la válvula está completamente abierta y el fluido puede fluir libremente a través de la tubería.
Cerrar la válvula es el proceso opuesto. Cuando la unidad de control recibe una señal para cerrar la válvula, envía energía al motor en la dirección opuesta. El motor gira en sentido inverso y la caja de cambios vuelve a reducir la velocidad y aumenta el par. Luego, el vástago baja la compuerta, bloqueando el flujo de fluido a través de la válvula.
Ventajas de las válvulas de compuerta con actuador eléctrico
Existen varias ventajas al utilizar válvulas de compuerta con actuador eléctrico.
En primer lugar, son muy precisos. La unidad de control permite controlar la apertura y el cierre de la válvula con gran precisión. Esto es importante en aplicaciones donde es necesario regular el flujo de fluido con mucha precisión, como en procesamiento químico o plantas de tratamiento de agua.
En segundo lugar, son fáciles de automatizar. Puede conectar el actuador a un sistema de control y programarlo para abrir y cerrar la válvula en momentos específicos o en respuesta a ciertas condiciones. Esto reduce la necesidad de operación manual y mejora la eficiencia de su sistema.
Otra ventaja es que son fiables. Los actuadores eléctricos están diseñados para soportar entornos hostiles y proporcionar un rendimiento a largo plazo. Requieren menos mantenimiento en comparación con otros tipos de actuadores, como los actuadores neumáticos o hidráulicos.
Diferentes tipos de válvulas de compuerta con actuador eléctrico
Ofrecemos una variedad de válvulas de compuerta con actuador eléctrico para satisfacer diferentes necesidades. Por ejemplo, nuestroVálvula de compuerta con sello de presión de acero fundidoEs una excelente opción para aplicaciones en las que se necesita una válvula que pueda soportar alta presión. Está fabricado con acero fundido de alta calidad y tiene un diseño de sello de presión que proporciona un excelente rendimiento de sellado.

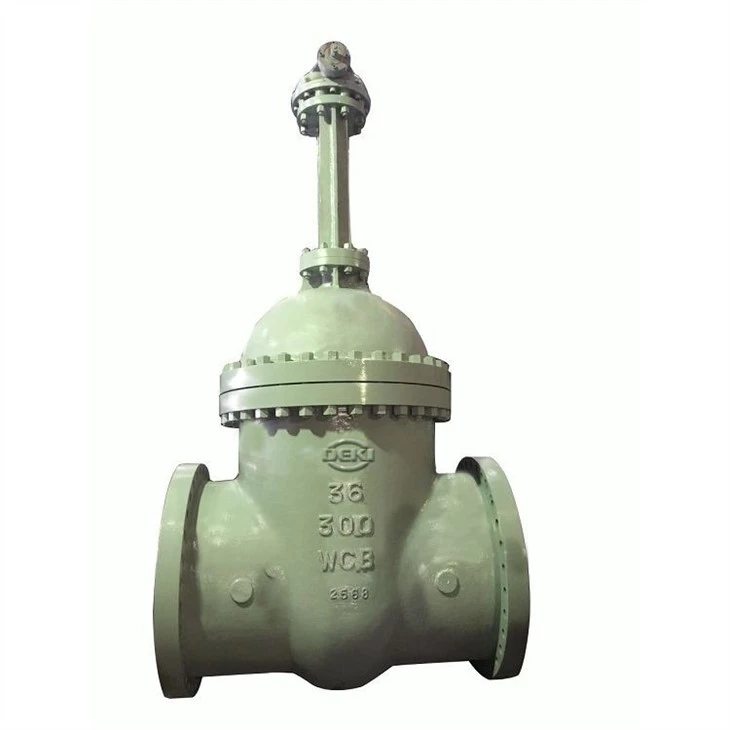

Si está buscando una válvula que pueda manejar una amplia gama de temperaturas y presiones, nuestraVálvula de compuerta de cuña flexible de acero al carbonopodría ser la opción correcta para usted. El diseño de cuña flexible permite que la válvula se adapte a los cambios de temperatura y presión, asegurando un sello hermético.
Conclusión
¡Ahí lo tienes! Así es como funciona una válvula de compuerta con actuador eléctrico. Estas válvulas son una parte importante de muchos procesos industriales y ofrecen muchas ventajas en términos de precisión, automatización y confiabilidad.
Si está buscando una válvula de compuerta con actuador eléctrico, me encantaría hablar con usted. Ya sea que necesite una válvula para un proyecto pequeño o una aplicación industrial grande, tenemos la experiencia y los productos para satisfacer sus necesidades. Simplemente comuníquese y podremos comenzar a analizar sus requisitos y encontrar la solución adecuada para usted.
Referencias
- "Manual de válvulas" por Thorkild N. Nielsen
- "Válvulas industriales: selección, especificación e instalación" por John H. Perry
