Válvula de bola
Por qué elegirnos
Wenzhou Deki Valve Co., Ltd., es un proveedor profesional de válvulas industriales que se especializa en investigación, diseño, fabricación, ventas y servicios de válvulas. Nos especializamos en la producción de válvulas de bola de entrada superior, válvulas de bola completamente soldadas, válvulas de bola flotantes con asiento de metal forjado, válvulas de bola flotante de asiento blando de acero fundido y otras válvulas de bola.
Equipo avanzado
Para mantener la coherencia del control de calidad de nuestros productos, hemos equipado tornos, CNC y laboratorios de inspección de última generación para la inspección de materiales y la producción y prueba de válvulas.
Calidad garantizada
Nuestra empresa está en línea con los principales estándares internacionales, como ANSI/API, BS, DIN, JIS, GB, etc.
Los productos se venden bien
Nuestras válvulas y componentes de control de flujo se exportan a todo el mundo, como el Sudeste Asiático, Medio Oriente, Europa, Rusia, América del Norte y del Sur, África, etc.
Amplia gama de aplicaciones
Nuestros productos son utilizados por nuestros clientes en las industrias de refinerías de petróleo y gas, plantas de energía nuclear, plantas químicas, centrales eléctricas marinas y descarga y suministro de agua.
Una válvula de bola es un dispositivo de control de flujo que utiliza una bola hueca, perforada y pivotante para controlar el fluido que fluye a través de ella. Está abierto cuando el orificio que pasa por el medio de la bola está alineado con la entrada de flujo y cerrado cuando la manija de la válvula gira 90 grados, bloqueando el flujo. Si desea conocer las especificaciones y precios de Válvulas de Bola, ¡contáctenos!
Tipo de válvula de bola
Válvula de bola de entrada superior
Las válvulas de bola de entrada superior tienen acceso para mantenimiento en la parte superior del cuerpo de la válvula. Esto permite reparar la válvula sin tener que retirarla del sistema y se usa ampliamente para extremos soldados y aplicaciones de gas. También son ideales para aplicaciones donde el espacio es limitado.

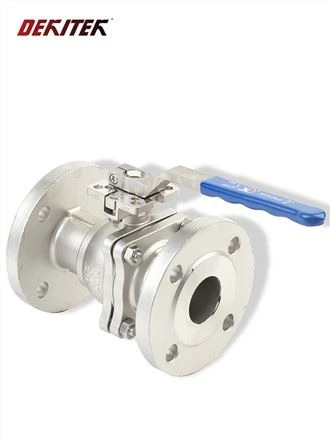

Válvula de bola flotante
Las válvulas de bola flotante no tienen un muñón para sostener la bola en la parte inferior. Las bolas flotantes permiten un mejor sellado y un menor desgaste del asiento de la válvula. Estas válvulas se utilizan comúnmente en aplicaciones de baja presión.

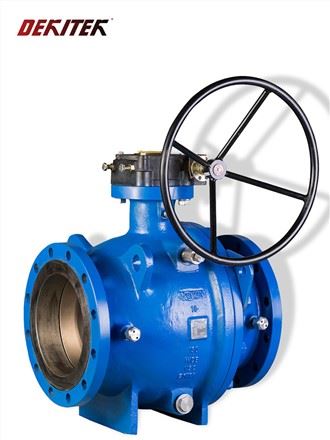

Válvulas de bola guiadas o de muñón
Las válvulas de bola guiadas tienen un muñón que evita que la bola se mueva en la parte inferior. Esta guía o muñón está conectada al extremo inferior del cuerpo de la válvula. Esto permite que la bola gire sin fricción y proporciona un mejor sellado. Las válvulas de bola guiadas o de muñón se utilizan comúnmente en aplicaciones de alta presión y alta temperatura.
Válvula de doble bloqueo y purga
Las válvulas de doble bloqueo y purga normalmente tienen dos bolas en un solo cuerpo de válvula. Esto permite, además del sellado aguas arriba y aguas abajo, bloquear y ventilar simultáneamente las dos secciones de válvulas para mantenimiento y reparación. Son ideales para aplicaciones donde se requiere una limpieza completa de la línea de proceso, como la prevención de la contaminación del producto, la calibración, la transmisión de fluidos y el almacenamiento.
Válvula de bola de entrada lateral
En las válvulas de bola de entrada lateral, en el conjunto de válvula, la bola está montada lateralmente al cuerpo de la válvula. En general, las válvulas de bola de entrada lateral son más económicas que las válvulas de entrada superior. Este tipo de diseño de entrada lateral es una buena opción para aplicaciones de alta presión.
Válvula orbital
Las válvulas orbitales tienen una bola que gira alrededor de un eje excéntrico, lo que significa que además de girar 90º como todas las bolas, luego se mueve permitiendo un mejor sellado y un control preciso del flujo. Son ideales para aplicaciones donde se requiere un alto grado de precisión y control de flujo.
Válvula de bola con orificio en V
Las válvulas de bola de paso en V son similares a una válvula de bola convencional, pero con un segmento con muesca en V contorneado en la bola en lugar de una esfera. Esta muesca se puede suministrar en varios grados (15º, 30º, 60º…). Puede utilizarse como válvula reguladora y está disponible en una amplia gama.
Válvula de bola forjada
Las válvulas de bola forjadas se mecanizan directamente a partir de piezas redondas o en barras, lo que evita la porosidad y otros defectos de fundición. También son más resistentes y duraderas que las válvulas de bola fundidas. Son ideales para aplicaciones de alta presión y alta temperatura y son menos propensos a sufrir daños por impacto o vibración.
Partes de una válvula de bola
Carcasa de válvula
Todos los componentes internos de una válvula de bola están contenidos dentro de la carcasa o el cuerpo de la válvula. Está fabricado de un metal duro y rígido, termoplástico o metal revestido de termoplástico que protege los componentes de la válvula de bola. También permite el acceso al mecanismo de control externo que hace girar la bola.
Pelota
La pelota es una esfera que tiene un agujero en su centro. El agujero en su centro se llama agujero. El orificio sirve como abertura de flujo del fluido cuando la sección transversal de la trayectoria de flujo de fluido y el orificio es coplanar. De lo contrario, se estrangula el flujo. Una válvula de bola puede tener una bola maciza o una bola hueca. Una bola sólida tiene un diámetro de apertura constante en toda su estructura, lo que ayuda a que el fluido fluya suavemente a una velocidad constante. Una bola hueca, por otro lado, tiene una estructura interna hueca y el espacio en su interior permite que pase más fluido a través de la válvula. Sin embargo, el espacio más grande crea turbulencias y altas velocidades. Una bola hueca es más ligera y económica que una bola maciza.
Eje
El eje conecta la bola al mecanismo de control que hace girar la bola. El eje tiene sellos como juntas tóricas y anillos de empaque para sellar el eje y el casquete y evitar fugas de fluido. El eje puede accionarse manualmente mediante una palanca o un volante o mediante un accionamiento eléctrico, neumático o hidráulico.
Capó
El capó es una extensión de la carcasa de la válvula que contiene y protege el eje y su empaquetadura. Puede estar soldado o atornillado al cuerpo. También está hecho de metal duro y cubre la abertura hecha para conectar el eje al mecanismo de control externo.
Asiento
Los asientos de válvula proporcionan sellado entre la bola y su cuerpo. El asiento aguas arriba está adyacente al lado de entrada de la válvula. El asiento aguas abajo se encuentra en el lado opuesto del asiento aguas arriba que está adyacente al lado de descarga de la válvula.
Fácil de operar
Las válvulas de bola son uno de los tipos de válvulas más fáciles de operar. Están diseñados para que un simple giro de la manija sea todo lo que se requiere para abrir o cerrar la válvula. Esto los hace ideales para usar en situaciones donde se requiere una operación rápida y fácil, como en situaciones de apagado de emergencia.
Sin fugas
Las válvulas de bola también son muy fiables y no tienden a tener fugas. Esto se debe a que la bola dentro de la válvula se mantiene en su lugar mediante dos sellos, uno en la parte superior y otro en la parte inferior. Estos sellos evitan que el fluido escape más allá de la bola, incluso cuando la válvula está en la posición abierta.
Bajo mantenimiento
Las válvulas de bola también requieren poco mantenimiento y no requieren mucho mantenimiento. Una vez instalados, normalmente se pueden dejar en paz y seguirán funcionando correctamente durante muchos años. Por el contrario, otros tipos de válvulas, como las válvulas de compuerta, pueden requerir lubricación periódica u otro mantenimiento para seguir funcionando correctamente.
Duradero
Las válvulas de bola también son muy duraderas y pueden soportar un gran desgaste. Esto se debe a su diseño simple, que tiene relativamente pocas piezas móviles que puedan romperse o desgastarse con el tiempo. Por el contrario, los diseños de válvulas más complejos, como las válvulas de mariposa, pueden tener más piezas móviles que son susceptibles de sufrir daños o fallas con el tiempo.
Versátil
Las válvulas de bola también son muy versátiles y pueden usarse en una amplia variedad de aplicaciones. Se usan comúnmente en aplicaciones de plomería residencial y comercial, pero también se pueden usar para aplicaciones industriales, como controlar el flujo de fluidos en plantas químicas o refinerías de petróleo.
Cómo mantener la válvula de bola
Limpiezas regulares
Es importante mantener limpias las válvulas de bola para prolongar su vida útil. Se recomienda limpiarlos al menos una vez al año, o con mayor frecuencia si el ambiente está especialmente lleno de polvo o suciedad. Utilice una toalla suave para limpiar el aceite, el polvo o la suciedad de la carcasa. Utilice un cepillo de alambre para eliminar cualquier acumulación en el vástago de la válvula u otros componentes. Utilice agentes de limpieza compatibles con los materiales de la válvula, como limpiadores a base de alcohol o agua para piezas no metálicas y limpiadores a base de aire comprimido o gas para componentes metálicos.
Lubricación de válvulas
La lubricación de la válvula de bola es esencial para evitar la abrasión y garantizar el buen funcionamiento de las piezas de la válvula. Seleccione un lubricante que sea adecuado para los materiales de la válvula y los medios del sistema, como lubricantes insolubles en agua, sintéticos o a base de aceite. Sin embargo, es fundamental evitar los lubricantes sólidos o a base de arcilla, ya que pueden acumularse dentro de la cavidad de la válvula.
Inspecciones de rutina
Verifique el desgaste regular revisando los asientos, los sellos y el vástago de la válvula para detectar signos de corrosión, fugas o daños. Incrementar la frecuencia de las inspecciones para aplicaciones de alta presión y ciclo alto. Examina los siguientes parámetros:
Apriete de pernos, tuercas y otros herrajes. Los pernos y tuercas flojos pueden hacer que la válvula se mueva o falle, lo que provocará daños al equipo.
●Corrosión o acumulación de minerales.
●Fugas
●Correcto funcionamiento de las válvulas de bola durante la apertura y el cierre.
●Indicación de posición precisa (incluidas válvulas estáticas)
●Ventilación y filtración de aire adecuadas en la zona.
●Reemplace los componentes desgastados según sea necesario.
Paradas de Planta Programadas
Las paradas de rutina son ideales para las inspecciones de válvulas de bola. El proceso implica retirar las válvulas del sistema de tuberías, desmontarlas, limpiar el interior y reemplazar cualquier componente desgastado o roto. Preste especial atención a las juntas u otras piezas de goma.
Pruebas periódicas
Las pruebas periódicas, como las pruebas de presión (llenar el cuerpo de la válvula con un líquido de prueba y aplicar presión durante un período de tiempo específico para verificar si hay fugas) son esenciales para garantizar que la válvula de bola esté funcionando correctamente.
Almacenamiento
Guarde la válvula de bola en un área seca y bien ventilada, lejos de la luz solar directa y de temperaturas extremas. Lo ideal es que la temperatura del área de almacenamiento esté entre 0 grados (32 grados F) y 49 grados (120 grados F). Si es posible, guarde la válvula en su embalaje original o en un recipiente protector para evitar daños durante el transporte o almacenamiento.
Medios de comunicación
Las válvulas de bola se utilizan normalmente para controlar el flujo de apertura y cierre de líquidos y gases, como agua, aceite, aire y productos químicos. Sin embargo, los medios con partículas abrasivas en suspensión pueden provocar fallas prematuras en los sellos de las válvulas, lo que provoca fugas o un aumento del par de operación y, en última instancia, provoca fallas en el accionamiento. El uso de válvulas de bola con medios abrasivos reduce su vida útil.
Materiales
Las válvulas de bola de plástico son rentables pero no adecuadas para entornos de alta temperatura y tienen una vida útil más corta en comparación con las válvulas de metal. Se recomienda el uso de válvulas metálicas con gases presurizados por razones de seguridad. Es crucial verificar que el cuerpo de la válvula y los materiales del sello sean compatibles con los medios que fluyen a través de la válvula.
Clasificaciones de temperatura y presión
Al determinar la idoneidad de una válvula, es esencial considerar su presión y temperatura nominal. La clasificación determina los materiales, el diseño de la válvula y los materiales de sellado adecuados que se deben utilizar. La clasificación, junto con la frecuencia del ciclo, afecta significativamente la vida útil de la válvula de bola. Si se utiliza una válvula de bola en una aplicación cercana a su presión/temperatura nominal y se realiza un ciclo con poca frecuencia, puede durar años. Sin embargo, es posible que la misma válvula en la misma aplicación necesite reemplazo frecuente si se realiza un ciclo con frecuencia.
Actuación
Las válvulas de bola se pueden accionar de forma manual, neumática, eléctrica o hidráulica.
●Los actuadores neumáticos ofrecen tiempos de ciclo rápidos y alta durabilidad.
●Los actuadores eléctricos son adecuados para velocidades de ciclo bajas y entornos sin acceso a aire comprimido.
●Los actuadores hidráulicos proporcionan una salida de par elevada, pero normalmente son más caros y pueden requerir componentes adicionales para su correcto funcionamiento.
Cómo instalar una válvula de bola
●Inspeccione los puertos de la válvula de bola, las superficies de asiento y las roscas para asegurarse de que estén limpios y libres de residuos extraños.
●Accione la válvula desde la posición completamente abierta hasta la posición completamente cerrada.
●Asegúrese de que las conexiones de tubería roscadas que se van a enroscar en la válvula estén roscadas con precisión, estén limpias y libres de materiales extraños o virutas de metal.
●Aplique un compuesto sellador de roscas de tubería de alta calidad o cinta selladora de roscas de PTFE siguiendo las instrucciones de aplicación del fabricante para garantizar un sellado de la junta de tubería sin fugas.
●La válvula y la tubería deben estar alineadas para evitar roscas cruzadas; el conector roscado macho debe estar alineado con el eje del orificio roscado. Mantener la alineación adecuada de las tuberías durante el montaje elimina tensiones innecesarias en el cuerpo de la válvula. Apoye la válvula y la tubería en alineación para evitar tensiones innecesarias en el cuerpo de la válvula al conectar la tubería. Los soportes de tubería deben ser capaces de mantener la tubería alineada y soportar el peso de los accesorios, válvulas, tubería y su contenido. Advertencia: No soportar adecuadamente las tuberías anulará la garantía y podría provocar fallas estructurales y daños a la propiedad.
●Cuando instale válvulas de bola con cuerpo de dos piezas, utilice siempre dos llaves para unir las tuberías a estas válvulas. Coloque una llave en el extremo de la válvula más cercano a la junta de la tubería que se está apretando y la otra llave en la tubería para evitar la transmisión de torsión a través de la junta del cuerpo de la válvula, entre el cuerpo de la válvula y el tubo de cola. Esto también evita la deformación de las partes internas de la válvula. ADVERTENCIA: El incumplimiento de estas instrucciones provocará tensión en la articulación del cuerpo y puede provocar fugas en la articulación del cuerpo. CONSEJO: Las aleaciones de latón y bronce son metales más blandos que el acero; utilice siempre una llave de boca lisa en el extremo de la válvula y gire la válvula sobre la tubería. Las llaves para tubos solo deben usarse en tuberías y accesorios.
●Apriete hasta que pueda sentir que la junta comienza a asentarse y que el conector casi apunta en la dirección deseada. Luego aumente un poco la fuerza de apriete si cada intento produce menos movimiento, continúe apretando hasta que tenga la alineación adecuada y tenga una unión sólida. Si el movimiento se detiene repentinamente, probablemente haya tocado fondo contra el tope en el cuerpo de la válvula. Precaución: Nunca retroceda una conexión para lograr una alineación adecuada. Aflojar las conexiones de válvulas, tuberías y accesorios comprometerá la integridad del sello y contribuirá a fugas y fallas.
Advertencia
No apriete demasiado la válvula en la tubería, ya que es posible distorsionar las partes internas de la válvula o causar una fractura por tensión en el cuerpo de la válvula. Como pauta general, después del ajuste manual, apriete de 1-½ a 3 vueltas completas adicionales para tamaños de hasta 1", para tamaños de 1-¼" y mayores, de 1 a 2-½ " vueltas completas, debe tener entre 3-1/2 y 6 hilos enganchados. El enganche del hilo fuera de este rango puede indicar un ajuste insuficiente o excesivo de la junta o hilos fuera de tolerancia.
