Las válvulas de mariposa se utilizan donde el espacio es limitado. A diferencia de las válvulas de compuerta, las válvulas de mariposa se pueden usar para estrangular o regular el flujo, así como en la posición completamente abierta y completamente cerrada. La pérdida de presión a través de una válvula de mariposa es pequeña en comparación con la válvula de compuerta. Si desea conocer las especificaciones y precios de la Válvula Mariposa, ¡contáctenos!
Válvulas de mariposa céntricas o concéntricas
Las válvulas de mariposa concéntricas son adecuadas para aplicaciones de baja presión. Una válvula de mariposa concéntrica es el tipo más básico. El husillo pasa a través de la línea central del disco, ubicado en el centro del orificio del tubo. El asiento de la válvula se asienta en la periferia interior del cuerpo de la válvula. El disco hace contacto con el asiento alrededor de 85 grados durante una rotación de 90 grados. Este diseño se conoce como asiento resiliente porque depende del asiento de goma para sellar eficientemente el flujo cuando está cerrado.
Válvulas de mariposa excéntricas
Las válvulas de mariposa excéntricas tienen el vástago que pasa detrás de la línea central del disco, en el lado opuesto del disco a la dirección del flujo. Estas válvulas pueden ser de compensación simple, doble o triple.
●Desplazamiento único: el vástago está ubicado justo detrás de la línea central.

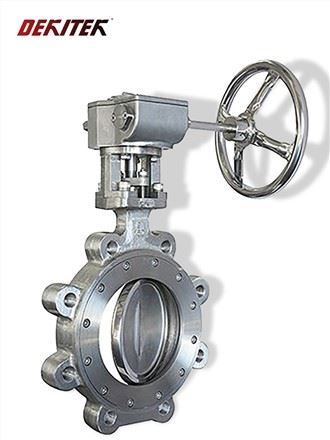

●Doble desplazamiento: también conocidas como doblemente excéntricas, estas válvulas tienen el vástago detrás del disco con un desplazamiento adicional hacia un lado, lo que permite que el disco roce el asiento durante solo 1-3 grado de rotación durante el cierre.

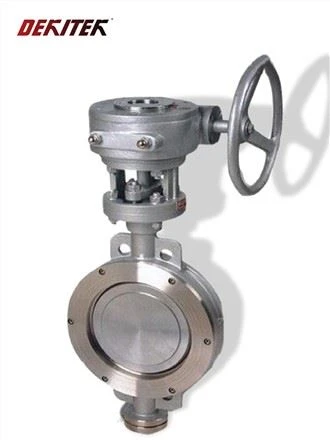

●Válvula de mariposa de triple compensación (TOV o TOBV): Son similares a las válvulas de doble compensación, pero la tercera compensación hace que estas válvulas sean más eficientes y resistentes al desgaste.
Válvulas de mariposa estilo wafer
Una válvula de mariposa estilo wafer presenta el diseño más económico. Está intercalado entre dos bridas de tubería para permitir el flujo y el sellado contra presiones diferenciales bidireccionales y contraflujo en sistemas de flujo universal. Es liviano y ofrece un menor costo inicial y de instalación.
Estas válvulas pueden tener o no orificios para bridas fuera de su cuerpo. Las bridas de la tubería se conectan a la tubería mediante pernos largos que recorren todo el cuerpo de la válvula. Las juntas, juntas tóricas y caras planas de la válvula logran el sellado entre la válvula y las bridas de la tubería.
Válvulas de mariposa estilo brida
Las válvulas de mariposa con bridas utilizan un disco o paleta montado centralmente en un eje, vástago o brida, que actúa como eje del disco giratorio. Estas válvulas tienen dos bridas en cada extremo, lo que les da una cara a cara más grande que las válvulas con orejetas o tipo wafer. La posición y dirección del disco con respecto a las bridas determinan la dirección del flujo.
Las válvulas de mariposa bridadas pueden ser rotativas, neumáticas o hidráulicas con aplicaciones en distribución de agua, servicios químicos y ventilación, entre otros.

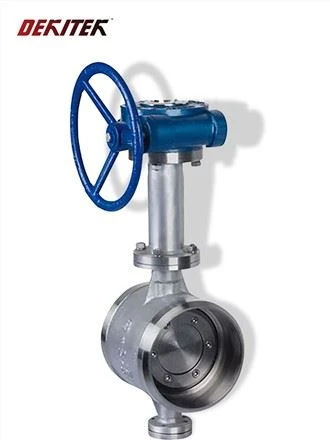

Válvulas de mariposa soldadas a tope
Las válvulas de mariposa soldadas a tope tienen doble o triple compensación y son resistentes a temperaturas extremas, presión y corrosión. Esto los hace adecuados para su uso en sistemas de calefacción, gas natural, energía, productos químicos, refinerías y servicios químicos.
Válvulas de mariposa estilo lug
Estos tipos de válvulas tienen inserciones roscadas (orejetas) fuera de la válvula. Tienen patas sobresalientes que proporcionan orificios para pernos que coinciden con los de la tubería y las bridas, y la válvula se instala entre dos bridas usando un juego de pernos para cada brida. La instalación permite un servicio sin salida o eliminar tuberías aguas abajo sin afectar el otro lado. En la siguiente tabla se muestra una comparación entre las válvulas de mariposa estilo lug y estilo wafer.
Construcción liviana y compacta
Una delgada tira metálica actúa como mecanismo de control de flujo para válvulas de mariposa. El disco se conecta al actuador a través de un vástago liviano. Los fabricantes optimizan el diseño del disco para garantizar que tenga la fuerza suficiente para regular el flujo de fluido. Como resultado, se reduce el espacio necesario para alojar el disco. Los cuerpos de las válvulas de mariposa son compactos y ocupan un espacio menor que otros tipos de válvulas. Las válvulas pueden caber en tuberías que se encuentran en espacios reducidos. El costo de fabricación de las válvulas depende de la cantidad de materiales necesarios. Las válvulas de mariposa son económicas ya que no consumen mucho material. Su construcción compacta significa que las válvulas no se vuelven más voluminosas a medida que aumentan los diámetros de los sistemas de distribución y tratamiento de agua.
Factor de caída de presión baja y recuperación de presión alta
Los sistemas de distribución de agua requieren un bombeo continuo para satisfacer las demandas de los consumidores. Cuando existe una caída de presión en el sistema, el requisito de energía para las bombas aumenta. Las válvulas inducen caídas de presión en las secciones de tubería y pueden forzar las bombas. El disco de la válvula de mariposa siempre está presente en el flujo. Sin embargo, su construcción liviana garantiza que la caída de presión a través de la válvula sea mínima. El disco tiene un factor de recuperación de alta presión y responde rápidamente a los cambios en las condiciones de presión de la tubería.
La capacidad de las válvulas de mariposa para mantener caídas de presión bajas garantiza que el consumo de energía para bombear agua a través de los complejos sistemas de agua municipales sea bajo. De esta manera, el costo de operación de los oleoductos es bajo.
Facilidad de operación y actuación
El uso de una delgada tira metálica como mecanismo de regulación de flujo simplifica la operación y actuación de las válvulas de mariposa. El disco requiere pequeñas cantidades de fuerza para combatir la resistencia a la fricción del fluido de servicio. El par requerido para iniciar el cuarto de vuelta de la válvula es igualmente bajo.
Requisitos de mantenimiento bajos
Las válvulas de mariposa tienen pocos componentes internos y las construcciones simples garantizan que pocas piezas interfieran, lo que resulta en menos averías. Las válvulas no tienen bolsas que atrapen residuos y suciedad en el agua y las aguas residuales.
Con menos averías e intervenciones de mantenimiento, las válvulas pueden funcionar durante varios ciclos, una cualidad deseable para la distribución de agua y la recogida de aguas residuales a gran escala.
Sellado rápido y eficiente
Las válvulas de mariposa responden rápidamente a las señales de control. Sellan eficazmente contra los medios de servicio. Las aplicaciones de distribución de agua municipal requieren los más altos niveles de precisión para garantizar la pureza y potabilidad del agua. En los sistemas de recolección y tratamiento de aguas residuales, las válvulas evitan fugas que puedan afectar la calidad de los procesos.
Cuerpo de válvula de mariposa
Las válvulas de mariposa generalmente tienen cuerpos que encajan entre dos bridas de tubería. Los diseños de cuerpo más comunes son de orejeta y de oblea. El cuerpo de las orejetas tiene orejetas sobresalientes que proporcionan orificios para pernos que coinciden con los de la brida de la tubería. Un cuerpo de oblea no tiene salientes. La válvula tipo wafer está intercalada entre las bridas de la tubería y los pernos de la brida rodean el cuerpo.
Cada tipo de cuerpo tiene ventajas, algunas de las cuales se enumeran:
●El estilo oblea es menos costoso que el estilo con orejeta.
●Los diseños tipo wafer no transfieren el peso del sistema de tuberías directamente a través del cuerpo de la válvula.
●Un cuerpo de orejeta permite el servicio sin salida o la extracción de tuberías aguas abajo.
Disco de válvula de mariposa
El elemento de cierre de flujo de una válvula de mariposa es el disco. Muchas variaciones del diseño del disco han evolucionado en relación con la orientación del disco y el vástago en un intento de mejorar el flujo, el sellado y/o el par de operación.
El disco es el equivalente a un tapón en una válvula de macho, a una compuerta en una válvula de compuerta o a una bola en una válvula de bola. Al girar el disco un cuarto de vuelta o 90 grados, se abre y cierra la válvula de mariposa.
Vástago de válvula de mariposa
El vástago de la válvula de mariposa puede ser un eje de una sola pieza o un diseño de dos piezas (vástago dividido).
En la mayoría de los diseños con asiento elástico, el vástago está protegido de los medios, lo que permite una selección eficiente del material con respecto al costo y las propiedades mecánicas.
En diseños de alto rendimiento, los vástagos están en contacto con el medio y, por lo tanto, deben ser compatibles, además de proporcionar la resistencia requerida para asentar y desarmar el disco del asiento.
Asiento de válvula de mariposa
El asiento de una válvula de mariposa de asiento elástico utiliza un ajuste de interferencia entre el borde del disco y el asiento para proporcionar cierre. El material del asiento puede estar fabricado a partir de muchos elastómeros o polímeros diferentes. El asiento puede estar adherido al cuerpo o puede presionarse o bloquearse.
En las válvulas de mariposa de alto rendimiento, el cierre puede proporcionarse mediante un diseño de asiento con ajuste de interferencia o un diseño de asiento energizado por línea, donde la presión en la tubería se utiliza para aumentar la interferencia entre el asiento y el borde del disco. El material de asiento más común es el politetrafluoroetileno (PTFE) o el PTFE reforzado (RTFE) debido a su mayor rango de compatibilidad y rango de temperatura.
También se ofrecen asientos metálicos en válvulas de mariposa de alto rendimiento. Estos asientos metálicos permiten utilizar una válvula de mariposa en temperaturas aún más altas, hasta 1,000 grados F. Se ofrecen diseños a prueba de incendios que proporcionan el cierre de una válvula de asiento de polímero antes de un incendio, y el respaldo del sello metálico proporciona Apagado durante y después de un incendio.
Cómo mantener la válvula de mariposa
Válvula de mariposa en uso:
●La rosca del vástago a menudo roza contra la tuerca del vástago y se debe aplicar un poco de mantequilla o polvo de grafito para lubricarla.
●Para válvulas que no se abren y cierran con frecuencia, gire el volante con regularidad y agregue lubricante a la rosca del vástago de la válvula para evitar que se muerda.
●Para válvulas exteriores, se debe agregar una cubierta protectora al vástago de la válvula para evitar la lluvia, la nieve, el polvo y el óxido.
●Si la válvula es una transmisión mecánica, agregue aceite lubricante a la caja de cambios a tiempo y mantenga la válvula limpia.
●No dependa de la válvula para sostener otros objetos pesados y no se pare sobre la válvula.
●El vástago de la válvula, especialmente la parte roscada, se debe limpiar con frecuencia y se debe agregar lubricante nuevo para evitar que los residuos duros del polvo desgasten la rosca y la superficie del vástago de la válvula y afecten la vida útil.
Válvulas de mariposa que no se utilizan desde hace mucho tiempo:
●Las válvulas que no se utilizan deben conservarse adecuadamente y no deben apilarse al azar. Las válvulas pequeñas se colocan en los estantes y las válvulas grandes se pueden colocar ordenadamente en el piso del almacén. No permita que la superficie de conexión de la brida toque el suelo. Proteja la válvula contra daños.
●Para válvulas que no se utilizarán en un corto período de tiempo, se debe quitar el empaque de asbesto para evitar la corrosión electroquímica y daños al vástago de la válvula.
●Compruebe la válvula que acaba de entrar al almacén. Si durante el transporte ha entrado agua de lluvia o suciedad, se debe limpiar con un paño y luego almacenar.
●La entrada y salida de la válvula deben sellarse con papel encerado o láminas de plástico para evitar que entre suciedad.
●La superficie de procesamiento de la válvula que puede oxidarse en la atmósfera debe recubrirse con aceite antioxidante para protegerla.
●La válvula colocada al aire libre debe cubrirse con elementos resistentes a la lluvia y al polvo, como linóleo o lona. El almacén donde se almacena la válvula debe mantenerse limpio y seco.
¿Cuáles son los principales factores que afectan el rendimiento del sellado de las válvulas de mariposa?
Estructura de sellado
Bajo el cambio de temperatura o fuerza de sellado, la estructura del par de sellado cambiará. Además, este cambio afectará y cambiará la fuerza entre los pares de sellado, reduciendo así el rendimiento del sellado de la válvula. Por lo tanto, al elegir un sello, asegúrese de elegir un sello con deformación elástica. Al mismo tiempo, preste atención también al grosor de la superficie de sellado. La razón es que la superficie de contacto del par de sellado no puede igualarse completamente. Cuando aumenta la anchura de la superficie de contacto de la superficie de sellado, aumenta la fuerza requerida para el sellado.
Presión específica de la superficie de sellado
La presión específica de la superficie de sellado afecta el rendimiento de sellado de la válvula de mariposa y la vida útil de la válvula. Por tanto, la presión específica de la superficie de sellado también es un factor muy importante. En las mismas condiciones, una presión específica demasiado alta provocará daños en la válvula, pero una presión específica demasiado pequeña provocará fugas en la válvula. Por lo tanto, debemos considerar plenamente la idoneidad de la presión específica al diseñar.
Propiedades físicas del medio
Las propiedades físicas del medio también afectan el rendimiento de sellado de la válvula de mariposa. Estas propiedades físicas incluyen temperatura, viscosidad e hidrofilicidad de la superficie, entre otras. El cambio de temperatura no sólo afecta a la holgura del par de sellado y al cambio de tamaño de las piezas, sino que también tiene una relación inseparable con la viscosidad del gas. La viscosidad del gas aumenta o disminuye al aumentar o disminuir la temperatura. Por lo tanto, para reducir la influencia de la temperatura en el rendimiento de sellado de la válvula, al diseñar el par de sellado, debemos diseñarlo como una válvula con compensación térmica, como un asiento de válvula elástico. La viscosidad está relacionada con la permeabilidad del fluido. En las mismas condiciones, cuanto mayor es la viscosidad, menor es la capacidad de penetración del fluido. La hidrofilicidad de la superficie significa que cuando hay una película sobre la superficie del metal, se debe quitar la película. Debido a esta película de aceite tan delgada, destruirá la hidrofilicidad de la superficie, lo que provocará el bloqueo de los canales de fluido.
Calidad del par de sellado
La calidad del par de sellado significa principalmente que debemos verificar la selección, combinación y precisión de fabricación de los materiales. Por ejemplo, el disco de la válvula encaja bien con la superficie de sellado del asiento de la válvula, lo que puede mejorar el rendimiento del sellado.
